1-Wire Umgebungslicht-Multisensor 2.0 (Bauform: Z-Serie)

WireGate

1-Wire Umgebungslicht-Multisensor 2.0 (Bauform: Z-Serie)


Artikelnummer 144

* inkl. ges. MwSt. zzgl. Versandkosten
${ $store.getters.currentItemVariation.variation.availability.names.name }

Vorrausichtlich verfügbar ab:


Lieferumfang:
• 1-Wire Umgebungslicht-Multisensor mit Sensorelementen für Temperatur und Luftfeuchte sowie Umgebungslicht. Dauerhaft sicherer Anschluss an 1-Wire Bus mittels WAGO Federzugklemmen.
• Der Umgebungslicht-Multisensor verfügt an allen Eingängen über Schutzelemente für kurzzeitige (8/20 us) Überspannung bis 15 kV.

Ausführung Baugruppe: Bei Bestellung der Ausführung "Baugruppe" erhalten Sie nur den Umgebungslicht-Multisensor.

Ausführung mit Befestigungssatz: Bei Bestellung der Ausführung "mit Befestigungssatz" erhalten Sie den Umgebungslicht-Multisensor, sowie passende Klebepads und einen speziell auf den Umgebungslichtsensor angepassten Lichtleiter für die Montage in der Berker Zentralplatte.

Ausführung mit Bohrer & Befestigungssatz: Bei Bestellung der Ausführung "mit Bohrer & Befestigungssatz" erhalten Sie den Umgebungslicht-Multisensor, sowie passende Klebepads und einen speziell auf den Umgebungslichtsensor angepassten Lichtleiter für die Montage in der Berker Zentralplatte. Zusätzlich liegt für die Montage des Lichtleiters ein passender Bohrer (4,2 mm) bei.

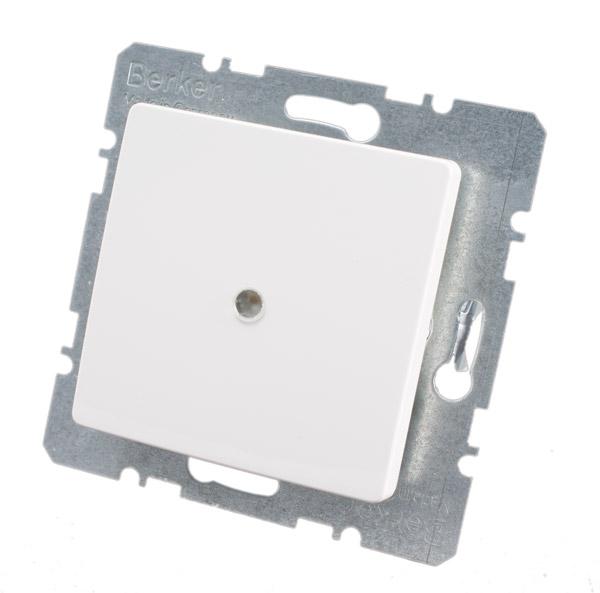

Ausführung mit Zentralplatte: Bei Bestellung der Ausführung "mit Zentralplatte" erhalten Sie den Umgebungslicht-Multisensor fertig eingebaut in die von Ihnen gewählte Zentralplatte.

Kompatibilität:
Damit der Umgebungslicht-Multisensor genutzt werden kann, ist neben dem 1-Wire Bus und dem 1-Wire Busmaster insbesondere eine geeignete Software notwendig. Dieser Umgebungslicht-Multisensor ist nur für die Verwendung am WireGate 1 Multifunktionsgateway getestet worden.
Der Umgebungslicht-Multisensor wird vom Multifunktionsgateway automatisch erkannt.

Hinweis auf Update: Die vollständige Unterstützung ist am WireGate Multifunktionsgateway mit PL36 bereits enthalten.

Verwendungszweck / Anwendungsbereich:
• Der Lichtsensor eignet sich optimal für eine dezentrale Erfassung der Helligkeit in einzelnen Räumen. Dadurch kann die Regelung von Beschattungs- und Konstantlichtsteuerungen optimal auf jeden Raum zugeschnitten werden.
• Messung des Behaglichkeitsfeldes, bestehend aus Temperatur, Luftfeuchte und Helligkeit in geschlossenen, trockenen Räumen, Wohnungen, Büro- und Geschäftsräumen.
• Messung der relativen Luftfeuchtigkeit in Räumen mit hohem Feuchtigkeitseintrag wie in Bad (Steuerung der Lüftung), Küche, Wasch- und Trockenräumen.
• Das Wiregate Multifunktionsgateway berechnet aus Temperatur und relativer Luftfeuchte die absolute Luftfeuchte und den Taupunkt. Hierdurch auch hervorragend geeignet für Räume mit geringen Temperaturen wie z.B. Garage und Keller zur Einleitung von Maßnahmen gegen Schimmel.
• Erfassung von Umweltdaten in Ausstellungsvitrinen.

Bitte beachten Sie:
• Betauung, Frost und Einfrieren der Baugruppe sowie Lichteinfall auf den rückwärtig angebrachten Luftfeuchtesensor ist zu vermeiden. Das Sensorelement für Luftfeuchte ist sensitiv gegenüber Licht (Fehlmessung). Der Sensor ist zwar betauungsresistent ausgestattet, jedoch die Platine und weitere Elektronik nicht.
• Die Baugruppe enthält bruchempfindliche Bauteile. Stoß und mechanischer Druck auf die Baugruppe bei Montage und Betrieb ist zu vermeiden.

Messprinzip / Datenwandlung / Auflösung / Genauigkeit:
Temperatur: Die Temperatur wird von dem Sensorelement DS18B20 gemessen und digital gewandelt. Die Auflösung der Wandlung ist von 9 bis 12 Bit (entspricht 0,5 °C bis 0,0625 °C pro Bit) konfigurierbar. Das Sensorelement ist bereits ab Werk kalibriert und langzeitstabil, die Genauigkeit beträgt +/- 0,5 °C im Bereich von -10 °C bis 85 °C. Dies entspricht einer Genauigkeit von ca. 0,25%.

Luftfeuchte: Die Luftfeuchte wird von dem Sensorelement gemessen und digital durch einen DS2438 (IC1, VAD) mit einer Auflösung von 9 Bit (entspricht ca. 0,32% RH) gewandelt. Das Sensorelement ist ab Werk per Laser kalibriert und mit einer Drift von ca. 0,5% pro Jahr langzeitstabil. Die absolute Genauigkeit beträgt +/- 3,5 % relative Feuchte (> 25 %), die Wiederholgenauigkeit 0,5 %.
Hinweis: Bitte beachten Sie die Angabe des Betriebsbereiches im Datenblatt.
Umrechnungsformel für Fremdserver:
Rel. Luftfeuchte in % = (((VAD/VDD)-0,16)/0,0062)/(1,0546-(0,00216+Temperatur))

Umgebungslicht: Das Umgebungslicht wird digital durch einen DS2438 (IC1, VSens+) mit einer Auflösung von 10 Bit gewandelt. Einsetzbar von 1 bis 100.000 Lux mit logarithmischer Auflösung, damit von Dämmerung bis Sonnenlicht einsetzbar. Die Abweichung von der Logarithmierfunktion beträgt ca. +/- 3 % vom jeweiligen Messwert, die Wiederholgenauigkeit 0,5 %.
Umrechnungsformel für Fremdserver: Umgebungslicht in LUX = 10^((vis/47)*1000)

Datenübertragung: Störsichere digitale Datenübertragung mit 1-Wire Protokoll inkl. jeweiliger Seriennummer und Prüfsumme.

Technische Daten:
Messung Umgebungslicht:
• Sensorelement: Osram
• 1-Wire Baustein: DS2438, VSens+
• Auflösung: 10 Bit, logarithmisch
• Messbereich: 1 bis 200.000 Lux
• Spektraler Bereich: 475 - 650 nm
• max. Empfindlichkeit: 555 nm
• Sensorfläche: 0,4 x 0,4 mm (0,16 mm²)
• Halbwinkel: +/- 10 °
• Abweichung von der Logarithmierfunktion: +/- 3% vom Messwert

Temperaturmessung:
• Sensorelement: DS18B20+
• Messbereich: -40..85°C
• Auflösung: programmierbar 9 - 12 Bit, entsprechend 0,5°C bis 0,0625 °C
• Genauigkeit: +/- 0,5 °C (-10 °C bis 85 °C)

Messung rel. Feuchte:
• Sensorelement: HIH-4031 (Honeywell)
• 1-Wire Baustein: DS2438, VAD, IC1
• Messbereich: -40..85°C, 0 ... 100 % rH (Diagramm Betriebsbereich im Datenblatt beachten!)
• Auflösung: 9 Bit, entsprechend ca. 0,32 % rH
• Genauigkeit: +/- 3,5 % (> 25% rH)
• Wiederholgenauigkeit: 0,5 % rH
• Drift: 0,5 % / Jahr (sofern Betriebsbereich eingehalten)
• Temperaturkompensation sowie Berechnung von Taupunkt und abs. Feuchte: Automatisch durch Software im WireGate Multifunktionsgateway (ab PL 36)

Anschluss & Maße:
• Abmessung Baugruppe: 40,3 x 16 mm
• Anschluss 1-Wire: 2 / 3-Leiteranschluss (Data, GND, VDD) an 1-Wire Bus.
• Überspannungsschutz 15 kV (4 / 20 us)
• Querschnitt Anschlusslitzen: 0,2 - 0,75 mm2
• Abisolierlänge 6 - 7 mm

Schutzklasse:
• Schutzklasse: III (nach EN 60730)

Konformität / EMV-Richtlinien::
• CE-Konformität: ja
• DIN EN 50090-2-2: Elektrische Systemtechnik für Heim und Gebäude.
• DIN EN 61000-4-2: Störfestigkeit gegen Entladung statischer Elektrizität.
• DIN EN 61000-4-3: Störfestigkeit gegen hochfrequente elektromagnetische Felder.
• DIN EN 61000-6-1: Einhaltung der Grenzwerte für Störaussendung bei Wohnbereich, Geschäfts- und Gewerbebereiche sowie Kleinbetriebe.
• DIN EN 61000-6-3: Einhaltung der Anforderungen für Störfestigkeit bei Wohnbereich, Geschäfts- und Gewerbebereiche sowie Kleinbetriebe.
• RoHS-Konformität: Ja

Montage:
• Der Umgebungslicht-Multisensor ist ausschließlich zum festen Einbau in und an Gebäuden und für den festen Anschluss an die Gebäudesystemtechnik geeignet.
• Die Baugruppe ist für den Einbau in die Berker Zentralplatte optimiert.
• Alternativ kann eine Montage auch über zwei Befestigungslöcher (Durchmesser 3,2 mm) mit zwei Schrauben M3 (Polyamid) erfolgen. Auf der Unterseite der Baugruppe befinden sich Bausteine, entsprechend sind Distanzstücke M3 mit einer Länge von mindestens 5 mm zu verwenden.
• Die Baugruppe enthält bruchempfindliche Bauteile. Stoß und mechanischer Druck auf die Baugruppe bei Montage und Betrieb sind zu vermeiden.

Parasitärer Betrieb:
Dieser Umgebungslicht-Multisensor eignet sich auch für den parasitären Betrieb über 2-Leiter-Anschluss (1W und GND). Die Umschaltung zwischen 2- und 3-Leiter-Betrieb geschieht automatisch. Keinesfalls darf für den parasitären Betrieb eine Brücke zwischen 5V und GND geschaltet werden, da dies einen Kurzschluss verursacht.

Hinweis für Anwender mit IPS: Die Bausteine werden auch bei parasitärer Spannungsversorgung nicht in die Betriebsart parasitär geschaltet, demnach ist auch keine spezielle parasitäre Ansteuerung des Busmaster erforderlich. Die Spannungsversorgung wird hierbei über mehrere Kondensatoren auf der Baugruppe sichergestellt.

Hinweis zur Anzahl parasitär versorgter Multisensoren: Es kann nur 1 Umgebungslicht-Multisensor parasitär an einem Busmaster DS9490R betrieben werden. Eine detaillierte Tabelle befindet sich in der Produkt Information (pdf).

Bitte beachten Sie unsere ausführlichen Anschlussempfehlungen sowie die Angaben im Datenblatt.

Anschluss an 1-Wire Bus System und Integration in KNX/EIB:
Für den Betrieb des digitalen 1-Wire-Buses wird ein separat erhältlicher Busmaster / Hostadapter und Software benötigt. Wir empfehlen hierfür den 1-Wire Busmaster / USB Hostadapter DS9490R aus unserem Shop und für die Ansteuerung / Auswertung sowie vollständige Integration an KNX/EIB das Multifunktionsgateway "WireGate 1" sowie KNX/EIB Interface TP-UART".

Die Zentralplatte ist ausschließlich für die Verwendung mit dem Berker Sensoreinsatz geeignet.

Für die Kombination mit dem von Ihnen verwendeten Schalterprogramm benötigen Sie zusätzlich neben dem Rahmen jeweils einen Adapterring / Adapterplatte / Zwischenring / Zwischenplatte (Bezeichnung je nach Hersteller wechselnd) für Zentralplatte aus Ihrem bevorzugtem Schalterprogramm.
